儲罐的“骨骼”與“血脈”：揭秘工業容器的精密構造

在化工廠的鋼鐵叢林中，在加油站的轟鳴聲里，儲罐始終以穩定的姿態守護著生產命脈。這些看似笨重的金屬容器，實則是由精密部件構成的工業藝術品。本文將帶您深入解析儲罐的七大核心結構部件，揭示其如何通過精密設計實現安全與效率的完美平衡。

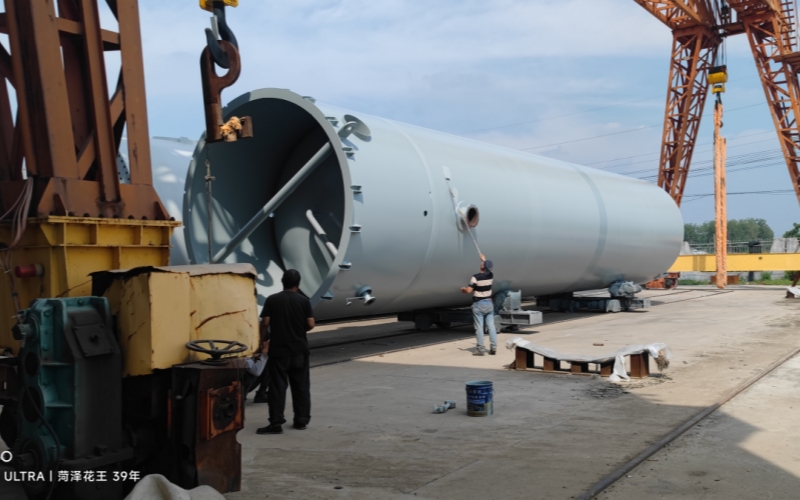

一、罐體：工業容器的“鋼鐵脊梁”

作為儲罐的主體結構，罐體由多塊鋼板通過環向和縱向焊縫拼接而成。立式圓柱形設計使其能均勻承受介質壓力，同時通過加強圈增強結構穩定性。在大型原油儲罐中，罐壁厚度可達30mm以上，可抵御地震烈度8級的沖擊?，F(xiàn)代罐體采用雙層防腐設計，內壁涂覆環氧樹脂涂層，外壁采用聚氨酯保溫層，使使用壽命延長至25年以上。

二、罐頂：壓力管理的“智能穹頂”

罐頂結構根據壓力需求呈現多樣化設計：

拱頂罐?：球冠狀頂蓋設計，能承受0.1MPa的內壓，蒸發損耗較錐頂罐降低40%

浮頂罐?：由環形浮艙和中央平板組成，隨液位升降保持密封，特別適合汽油等易揮發介質

內浮頂罐?：在拱頂內加設浮動頂，兼具密封性與通風需求，是化工中間產品的理想選擇

三、罐底：防滲漏的“隱形盾牌”

罐底采用多層復合結構：

基礎層：30cm厚碎石墊層，確保地基均勻受力

防滲層：HDPE土工膜，滲透系數≤10?12cm/s

防腐層：3mm厚玻璃鋼，耐酸堿腐蝕

底板：6-12mm厚鋼板，邊緣板厚度增加30%

四、附件系統：安全運行的“神經網絡”

呼吸閥?：維持罐內微正壓，防止超壓或真空

緊急泄放裝置?：在0.2MPa時自動開啟，泄放速度達500m3/min

液位計?：雷達式測量精度±1mm，支持遠程監控

加熱盤管?：蒸汽加熱效率達85%，確保高粘度介質流動性

五、密封裝置：揮發的“終極防線”

一次密封?：彈性刮板式密封，減少蒸發損耗90%

二次密封?：橡膠囊式密封，設計壽命10年

應急密封?：鋁箔式密封，可在浮盤傾斜15°時自動貼合

六、防腐系統：壽命延長的“免疫工程”

陰極保護?：犧牲陽極法保護電位-0.85V，保護效率達95%

涂層體系?：底漆+中間漆+面漆的三層結構，耐鹽霧試驗3000小時

襯里技術?：2mm厚PTFE襯里，耐強酸強堿腐蝕

七、智能監測：工業4.0的“感知器官”

光纖傳感?：實時監測罐體變形，精度達0.01mm

物聯網平臺?：數據采集頻率1次/秒，支持AI故障預測

數字孿生?：3D模型與實物1:1映射，實現虛擬調試

從基礎結構到智能系統，現代儲罐已發展成為集材料科學、機械工程、物聯網技術于一體的綜合性工業裝備。隨著儲罐技術向智能化、綠色化方向發展，這些“鋼鐵巨人”正以更高效、更安全的方式守護著工業生產的方方面面。
